立磨結構圖和立磨工作原理
立式磨粉機簡稱立磨，又稱立磨機，立磨粉機，立磨是目前世界上先進的粉磨設備。立磨圖是立磨結構圖的簡稱，立磨圖包括整個立磨生產線配件的安裝圖示，如立磨主機結構圖，立磨減速機結構圖，立磨護套圖片，立磨圖紙。按所磨物料分為礦渣立磨圖和水泥立磨圖等。

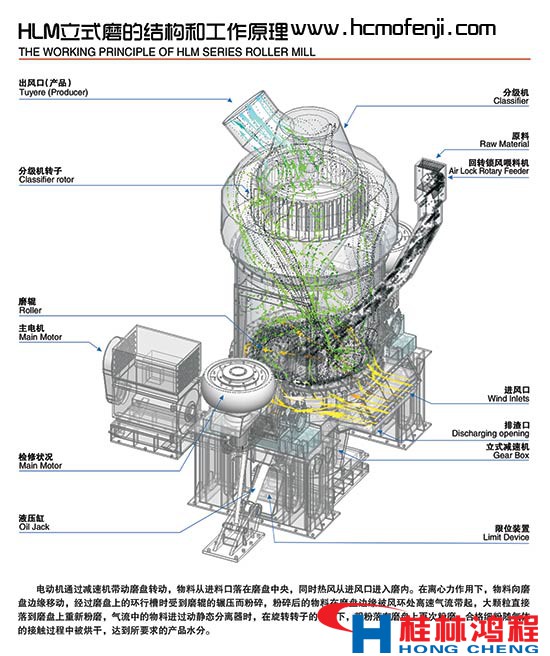

立磨主機結構圖
立磨圖
立磨圖主要包括出風口，分級機，分級機轉子，磨輥，回轉鎖風喂料機
，主電機，檢修狀況，進風口，排渣口，立式減速機，液壓缸和限位裝置。
立磨工作原理
電動機驅動減速機帶動磨盤轉動，需粉磨的物料由鎖風喂料設備送入旋轉的磨盤中心，在離心力作用下，物料向磨盤周邊移動，進入粉磨輥道。在磨輥壓力的作用下，物料受到擠壓、研磨和剪切作用而被粉碎。同時，熱風從圍繞磨盤的風環高速均勻向上噴出，粉磨后的物料被風環處的高速氣流吹起，一方面把粒度較粗的物料吹回磨盤重新粉磨，另一方面對懸浮物料進行烘干，細粉則由熱風帶入分離器進行分級，合格的細粉隨同氣流出磨，由收塵設備收集下來，即為產品，不合格的粗粉在分離器葉片作用下重新落至磨盤，與新喂入的物料一起重新磨，如此循環，完成粉磨作業全過程。
立磨的優勢
1. 生產投資費用大幅降低
2. 生產效率高、節能環保
3. 物料烘干能力強
4. 操作簡便，維修方便
5. 產品質量穩定易檢測
6. 磨損小，利用率高
7. 電耗低
8. 占地面積小
立磨型號
型號規格 | HLMX1100 | HLMX1300 | HLMX1500 | HLMX1700 |
磨盤中徑 | 1100 | 1300 | 1500 | 1700 |
入磨物料水分 | ≤5% | |||
成品細度 | 0.045mm-0.01mm，最細可達0.005mm(配分級系統) | |||
產量（t/h） | 4-14 | 5-16 | 7-18 | 8-20 |
桂林鴻程是磨粉機生產基地，生產大型立磨包括HLM立式磨粉機和HLMX超細立式磨粉機，購買立磨包安裝，并提供立磨全自動化系統結構圖和維護培訓。
